Xưởng chế tạo máy nghiền đá: công đoạn và kiểm soát

Công đoạn chínhĐúc, gia công, hàn, xử lý nhiệt

Vật liệu chi tiết mònThép mangan cao, gang crom cao

Kiểm soátĐo kích thước, kiểm khuyết tật

Lắp rápTheo sai số bản vẽ

Nghiệm thuChạy rỗng và chạy có tải

Đặc điểm và yêu cầu kỹ thuật

Một xưởng chế tạo máy nghiền thật sự phải làm chủ ba loại công nghệ: đúc, gia công cơ khí cỡ lớn và hàn kết cấu chịu lực. Vành nghiền có thể nặng vài tấn, đường kính cả mét, đòi hỏi máy tiện cỡ lớn và đồ gá chắc chắn. Con lăn và tấm lót tiếp xúc vật liệu mài mòn nên vật liệu phải chọn đúng: thép mangan cao cho chi tiết chịu va đập, gang crom cao cho chi tiết chịu mài xát.

Chất lượng thiết bị không đến từ một công đoạn riêng lẻ mà từ cả chuỗi. Đúc rỗ thì gia công không cứu được; xử lý nhiệt sai thì con lăn nứt sớm; lắp ráp lệch thì máy rung ngay từ ngày đầu. Vì vậy xưởng tốt thường kiểm tra ở nhiều điểm dừng và ghi lại kết quả theo số máy, chứ không chỉ kiểm tra ở khâu cuối.

Nguyên lý và quy trình

Thiết kế và lập bản vẽ chi tiết: chọn vật liệu, tính tải, xác định dung sai cho từng cụm con lăn, vành nghiền và hộp giảm tốc.
Đúc phôi cho các chi tiết chịu lực và chống mòn, sau đó làm sạch và kiểm tra khuyết tật đúc.
Gia công cơ khí: tiện, phay, mài các mặt làm việc, kiểm tra kích thước bằng dụng cụ đo chính xác.
Xử lý nhiệt con lăn và vành nghiền để đạt độ cứng bề mặt và độ dai lõi theo yêu cầu.
Hàn kết cấu vỏ máy và khung bệ, kiểm tra mối hàn chịu lực, xử lý ứng suất nếu cần.
Lắp ráp thành cụm, cân chỉnh khe hở và góc nghiêng, rồi chạy rỗng để kiểm tra rung và nhiệt.
Chạy có tải với vật liệu thử, ghi lại dòng điện, năng suất, độ mịn, sau đó đóng gói và giao hàng.

Mỗi điểm dừng trong chuỗi trên đều có hồ sơ riêng: phiếu phân tích mẻ đúc, biên bản đo kích thước, ghi chú xử lý nhiệt, biên bản chạy thử. Bộ hồ sơ này đi kèm máy khi xuất xưởng và là cơ sở để so sánh giữa các nhà chế tạo, đồng thời giúp ích khi cần thay phụ tùng về sau.

Công đoạn chế tạo và điểm kiểm soát chính
Công đoạn	Mục tiêu	Điểm kiểm soát	Lỗi thường gặp nếu bỏ qua
Đúc phôi	Hình dạng và độ đặc chắc	Kiểm khuyết tật đúc	Rỗ khí, nứt ngầm
Gia công cơ khí	Kích thước và độ bóng mặt	Đo theo bản vẽ	Sai dung sai, lắp không khít
Xử lý nhiệt	Độ cứng bề mặt, độ dai lõi	Đo độ cứng, ghi lò	Nứt, mòn nhanh
Hàn kết cấu	Độ bền khung vỏ	Kiểm mối hàn chịu lực	Nứt mối hàn khi rung
Lắp ráp và chạy thử	Máy chạy êm, đạt thông số	Đo rung, nhiệt, dòng điện	Rung, mòn lệch, tụt năng suất

Cấu hình thiết bị

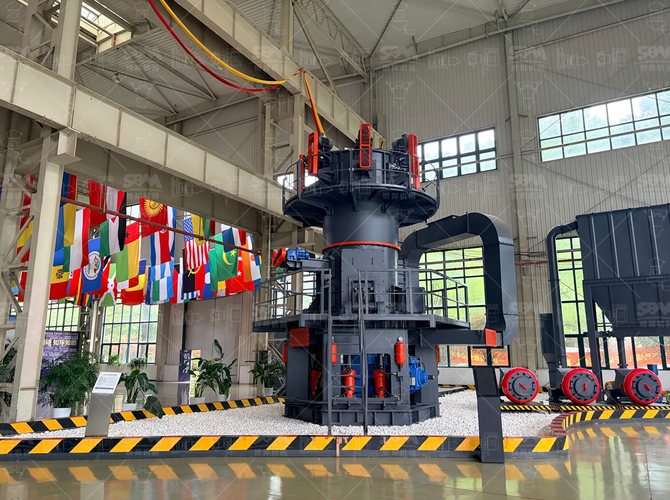

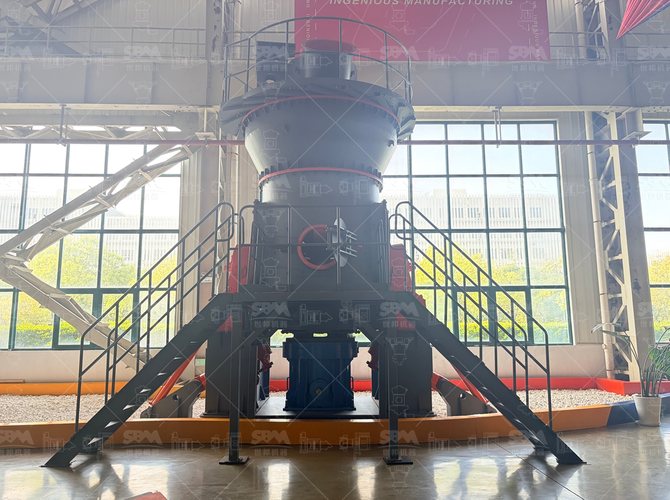

Năng lực xưởng thể hiện rõ nhất ở những cụm nặng. Máy nghiền đứng LM có mâm nghiền và con lăn lớn, đòi hỏi gia công chính xác để chạy êm ở năng suất cao. Máy nghiền châu Âu MTW và MTW6X có vành nghiền và hệ phân ly phức tạp, cần dung sai chặt để đổi cỡ hạt mượt. Với máy nghiền siêu mịn SCM và máy nghiền đứng siêu mịn LUM, buồng nghiền và cánh phân ly yêu cầu độ cân bằng động cao vì quay ở tốc độ lớn.

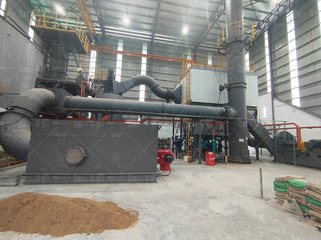

Ngoài máy chính, xưởng còn phải chế tạo được hệ phụ trợ: phễu chứa, cấp liệu rung, vít tải, gầu nâng, khung bệ quạt và đường ống khí. Những chi tiết này tuy đơn giản nhưng nếu hàn ẩu hoặc lệch gá sẽ gây rò bụi, rung đường ống và rơi vãi vật liệu, làm giảm hiệu quả của cả dây dù máy chính tốt.

Kinh nghiệm từ dây đã chạy

Đúc và xử lý nhiệt là hai khâu khó làm giả nhất, nên hai khâu này dùng để đánh giá năng lực xưởng.
Kiểm khuyết tật chi tiết chịu lực bằng phương pháp không phá hủy giúp phát hiện nứt ngầm mà mắt thường bỏ qua.
Chạy rỗng trước khi vào tải để tinh chỉnh căn chỉnh, tránh mòn lệch không thể sửa sau này.
Hàn kết cấu khung bệ nên xử lý ứng suất để tránh biến dạng sau thời gian chạy rung.
Lưu hồ sơ theo số máy để khi thay con lăn hoặc vành đúng lô, đúng dung sai.

Câu hỏi thường gặp

Vì sao con lăn phải qua xử lý nhiệt?

Con lăn và vành nghiền chịu tải mài mòn liên tục nên cần độ cứng bề mặt cao mà lõi vẫn dai. Xử lý nhiệt đúng cho bề mặt cứng đều, cấu trúc kim loại ổn định, nhờ đó tuổi thọ tăng và ít nứt hơn khi chạy tải nặng.

Sai số lắp ráp ảnh hưởng gì đến máy?

Khe hở và góc nghiêng giữa con lăn với vành nghiền quyết định vùng nghiền. Lệch nhỏ cũng làm mòn một phía, sinh rung và giảm năng suất ngay từ những ngày đầu chạy máy, về sau khó chỉnh lại trên công trường.

Chạy thử tại xưởng khác gì chạy thử tại công trường?

Chạy thử tại xưởng diễn ra ở điều kiện kiểm soát, cho phép tinh chỉnh trước khi tháo rời đóng gói. Chạy thử tại công trường mới là bài kiểm tra cuối với vật liệu thật và lưới điện thật, nên hai bước đều cần và có mục tiêu khác nhau.

Làm sao biết chi tiết đã được kiểm tra đúng?

Yêu cầu biên bản đo kích thước theo bản vẽ, kết quả kiểm tra khuyết tật bằng phương pháp không phá hủy với chi tiết chịu lực, và ghi chú xử lý nhiệt. Hồ sơ theo số máy giúp truy xuất khi cần thay thế hoặc bảo hành.
