Giải pháp nghiền bột mịn xỉ luyện kim: xỉ hạt, xỉ lò, xỉ gang

Giải pháp nghiền bột mịn xỉ luyện kim — biến phế thải thành phụ gia xi măng

Vật liệu đầu vàoXỉ hạt lò cao, xỉ lò, xỉ gang, xỉ đồng

Cỡ hạt cấp liệu≤ 20 - 50 mm

Độ ẩm đầu vào≤ 15%

Độ mịn sản phẩm100 - 200 mesh hoặc S95/S105

Diện tích bề mặt≥ 400 m²/kg với bột xỉ

Hai hướng tận dụng xỉ

Hướng thứ nhất là nghiền thô tới 100 - 200 mesh rồi tuyển từ để thu hồi phần kim loại còn sót, dùng cho ép viên hoặc san lấp có kiểm soát. Hướng thứ hai là nghiền mịn tới cấp S95/S105 để làm phụ gia khoáng cho trạm trộn bê tông và nhà máy xi măng — hướng này tạo giá trị cao hơn nhưng đòi hỏi hệ sấy và phân loại ổn định.

Xỉ thường ra khỏi lò ở dạng hạt ướt, độ ẩm 8 - 15%, nên công đoạn sấy gắn liền với nghiền. Máy nghiền đứng tận dụng khí nóng để vừa nghiền vừa sấy, cho độ ẩm thành phẩm dưới 1% mà không cần máy sấy riêng.

Sơ đồ công nghệ

Xỉ sau tách sắt thô được cấp vào bin, đảo phá cầu trước khi xuống cân băng.
Nếu độ ẩm cao, xỉ được sấy sơ bộ hoặc nhận khí nóng trực tiếp tại cửa gió máy nghiền.
Con lăn ép xỉ trên bàn nghiền; bột theo dòng khí lên bộ phân loại rotor.
Hạt thô hồi về buồng nghiền; hạt đạt chuẩn vào lốc thu bụi rồi sang lọc túi.
Bột thành phẩm lên gầu nâng vào xi lô, đưa ra trạm đóng bao hoặc xe bồn.

Cấu hình theo mục đích sử dụng

Độ mịn theo mục đích dùng
Ứng dụng	Độ mịn sản phẩm	Ghi chú
Thu hồi kim loại còn trong xỉ	100 - 200 mesh	Kèm tuyển từ sau nghiền
Bột xỉ cho xi măng và trạm trộn	S95 / S105 (≥ 400 m²/kg)	Cần ổn định độ ẩm dưới 1%
Vật liệu xây dựng không nung	80 - 150 mesh	Yêu cầu thấp, vốn đầu tư nhỏ
San lấp, ép viên	70 - 120 mesh	Xử lý khối lượng lớn

Lợi ích khi khép kín công đoạn xỉ

Giảm chi phí bến bãi và nguy cơ ô nhiễm bụi từ bãi xỉ.
Tạo nguồn phụ khoáng thay thế 30 - 50% clinker trong một số mác bê tông.
Thu hồi sắt còn sót trong xỉ sau mỗi chu kỳ nghiền - tuyển từ.
Phù hợp xu hướng xi măng xanh và kiểm soát phát thải CO₂ của ngành luyện kim.

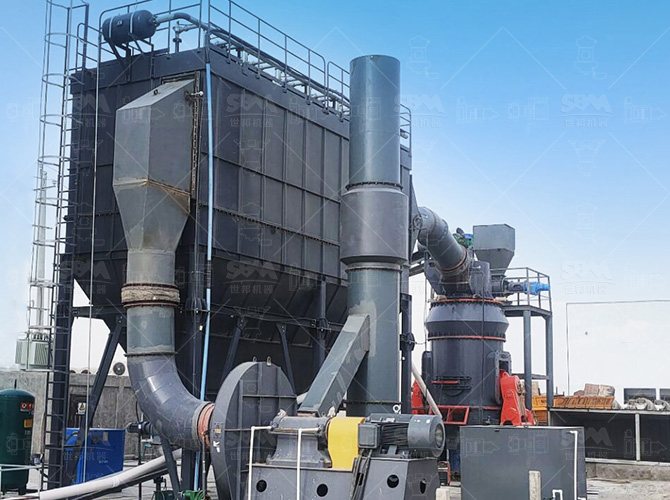

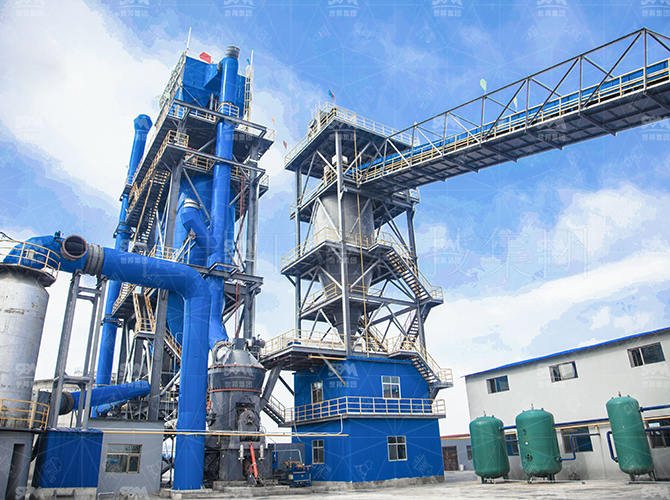

Thiết bị thường dùng trong dây chuyền

LM (mã N chuyên xỉ) — máy nghiền đứng: nghiền mịn cấp S95/S105, tích hợp sấy.
MTW — máy nghiền châu Âu: cho cấp hạt thô 80 - 200 mesh, dây nhỏ.
Lọc túi xung khí nén và quạt lưu lượng lớn.
Tuyển từ ướt hoặc khô thu hồi sắt sau nghiền.

Câu hỏi thường gặp

Xỉ hạt lò cao ẩm 15% có vào máy được không?

Được, với điều kiện cấp đủ khí nóng 250 - 350 ℃ ở cửa gió. Máy nghiền đứng thiết kế cho chế độ vừa nghiền vừa sấy, độ ẩm thành phẩm vẫn xuống dưới 1%.

Bột xỉ S95 khác gì bột xỉ thô?

S95 có diện tích bề mặt từ 400 m²/kg trở lên, hoạt tính thủy hóa cao, dùng thay thế một phần clinker. Xỉ thô 100 mesh chủ yếu dùng để tuyển sắt hoặc san lấp.

Chiết phí mài mòn khi nghiền xỉ có cao không?

Cao hơn đá vôi vì xỉ có tính mài mòn. Vì vậy nên chọn con lăn hợp kim chịu mòn và dự toán chu kỳ đảo ngược con lăn ngay từ phương án đầu tư.
