Máy nghiền đá vôi tại Đức: tiêu chuẩn mịn và khắt khe môi trường

Vật liệu đầu vàoĐá vôi, canxit, đá hoa trắng

Cỡ hạt cấp liệu≤ 10 - 40 mm

Độ mịn sản phẩmD97 5 - 45 µm

Độ trắng mục tiêu93 - 95%

Quy mô dây5 - 40 t/h

Đặc điểm và yêu cầu kỹ thuật

Bột đá vôi GCC kiểu Đức là khoáng cacbonat canxi nghiền khô từ đá vôi và đá hoa chất lượng cao, phục vụ trực tiếp ngành sơn, giấy, nhựa và keo. Khác với bột liệu xi măng thô, nhóm sản phẩm này được đánh giá bằng phân bố cấp hạt, độ trắng và độ tinh khiết hơn là bằng năng suất đơn thuần.

Đầu vào thường là đá hoa hoặc đá vôi hàm lượng CaCO₃ trên 97%, cỡ hạt sau đập dưới 10 - 40 mm và độ ẩm khống chế chặt dưới 2 - 4% để tránh đổi màu trong buồng nghiền. Độ cứng Mohs 3, nhưng khi canxit lẫn thạch anh, tốc độ mài mòn lót và con lăn tăng rõ rệt, kéo theo rủi ro nhiễm kim loại làm giảm độ trắng của bột.

Nguyên lý và quy trình

Đá sạch được tuyển loại bỏ tạp, đập nhỏ và sấy sơ bộ nếu độ ẩm vượt ngưỡng cho phép.
Cấp liệu định lượng xuống mâm nghiền; con lăn ép lớp vật liệu với áp lực thủy lực ổn định.
Luồng khí nâng hạt mịn lên cụm phân ly nhiều tầng, cắt biên hạt và hồi lưu phần thô về mâm.
Thành phẩm theo ống gió sang lọc túi vải thu bột, phần khí sạch tuần hoàn hoặc xả qua lọc an toàn.
Bột qua tách kim loại, đóng bao hoặc nạp xe bồn trong điều kiện kín.

Điểm cần lưu ý là tốc độ phân ly quyết định trực tiếp đường cong cấp hạt. Muốn D97 nhỏ hơn nữa thì tăng tốc rotor, nhưng phải giảm lưu lượng cấp để tránh nghiền lố và sinh nhiệt — nguyên nhân phổ biến làm mất độ trắng.

Cấp hạt, thiết bị và ứng dụng GCC
Ứng dụng	Cấp hạt	Thiết bị gợi ý	Ghi chú vận hành
Chất độn bê tông, vữa	D97 30 - 45 µm	LM hoặc MTW	Năng suất lớn, ưu tiên điện riêng thấp
Sơn xây dựng, lớp lót	D97 15 - 30 µm	MTW	Cần phân bố hạt hẹp
Giấy tráng, màng nhựa	D97 5 - 15 µm	LUM	Độ trắng và độ sạch là ưu tiên
Chất độn cao cấp	D97 dưới 5 µm	SCM hoặc LUM	Kiểm soát nhiệt, tránh nhiễm kim loại

Cấu hình thiết bị

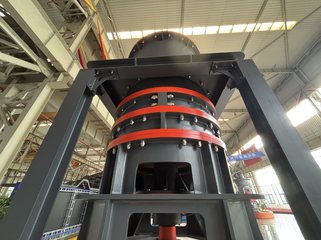

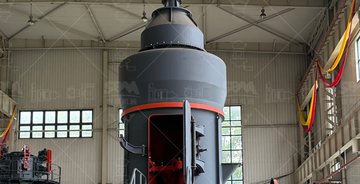

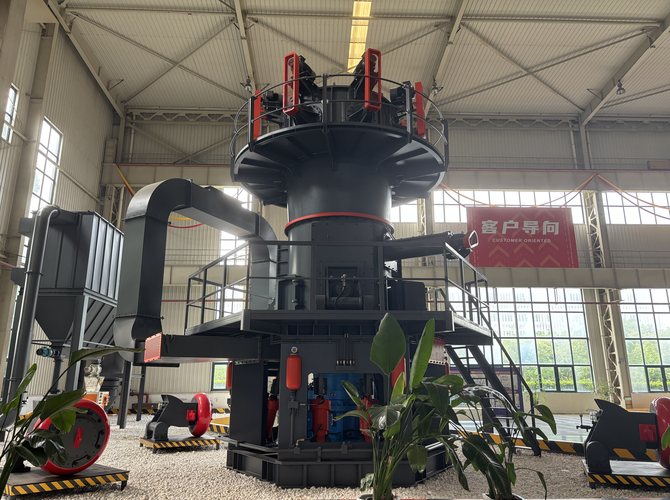

Dây GCC cỡ trung dùng máy châu Âu MTW cho dải 45 - 600 µm, cấu tạo con lăn - vành nghiền cho phân bố hạt hẹp và bộ phân ly điều chỉnh bằng biến tần. Khi cần hạt mịn dưới 30 µm, máy nghiền đứng siêu mịn LUM được chọn nhờ nhiều tầng phân ly, vỏ con lăn có đường nghiền riêng và kết cấu đảo chiều cho phép lật con lăn ra bảo dưỡng nhanh.

Vì môi trường vận hành bị kiểm soát chặt, toàn bộ đường ống nên bao kín và chạy áp suất âm, lọc túi vải xung khí nén giữ bụi dưới 20 mg/m³ và tiếng ồn dưới 80 dB(A). Hệ PLC liên động cấp liệu, tốc độ phân ly, áp lực thủy lực và nhiệt độ khí vào giúp giữ chất lượng ổn định suốt ca dài.

Kinh nghiệm từ dây đã chạy

Muốn giữ độ trắng trên 93%, nên dùng lót và con lăn hợp kim chống mài mòn, kèm thiết bị tách sắt trước khi đóng bao.
Nhiệt độ khí vào quá cao tuy giúp sấy nhưng dễ làm bột ngả màu; giữ nhiệt ra khoảng 70 - 95°C là vùng an toàn cho GCC cao cấp.
Nên chạy mẫu thử để lập đường cong cấp hạt chuẩn trước khi chốt tốc độ phân ly cho từng mã sản phẩm.

Câu hỏi thường gặp

Vì sao nghiền đá vôi tại Đức cần máy siêu mịn thay vì máy Raymond?

Bột GCC cho sơn bóng và màng nhựa trong cần D97 cỡ 5 - 20 µm và độ trắng cao, vượt khả năng kinh tế của máy Raymond. Máy đứng siêu mịn LUM đạt dải D97 5 - 30 µm và hạn chế nghiền lố nên ít làm giảm độ trắng.

Độ trắng của bột đá vôi bị ảnh hưởng bởi khâu nào?

Chủ yếu bởi vật liệu lót và nhiệt độ nghiền. Lót hợp kim bị mài mòn sẽ đưa hạt kim loại vào bột, còn nhiệt cao làm đổi màu. Máy nghiền mịn dùng lót chống mài mòn và buồng kín, giữ độ trắng ổn định ở mức 93 - 95%.

Tiêu chuẩn bụi khi vận hành máy nghiền ở Đức là bao nhiêu?

Hệ thống vận hành áp suất âm và lọc túi vải thường giữ nồng độ bụi dưới 20 mg/m³, tiếng ồn dưới 80 dB(A). Muốn đạt mức này, bao kín toàn bộ đường ống và dùng lọc xung khí nén có kiểm soát chênh áp.

LUM khác LM ở điểm nào khi nghiền đá vôi mịn?

LUM dùng nhiều tầng phân ly và vỏ con lăn có đường nghiền riêng nên đạt hạt mịn hơn, D97 xuống 5 - 15 µm, năng suất 5 - 15 t/h. LM thiên về năng suất lớn 10 - 100 t/h ở dải 80 - 400 mesh, phù hợp dây nền hơn.
