Dây chuyền nghiền thạch anh: cấu hình cho đá nhân tạo

Vật liệu đầu vàoThạch anh, cát thạch anh, quartzite

Cỡ hạt cấp liệu≤ 20 - 30 mm

Độ ẩm đầu vào≤ 1 - 2% với bột tinh khiết

Độ mịn sản phẩm80 - 600 mesh, tới 2500 mesh

Quy mô dây3 - 40 t/h

Đặc điểm và yêu cầu kỹ thuật

Thạch anh là khoáng chủ yếu của SiO₂, độ cứng Mohs 7, cao hơn đá vôi và clanhke khá nhiều. Ở Việt Nam, mỏ thạch anh tập trung ở các tỉnh miền Trung và miền Bắc, phần lớn được tuyển rửa rồi nghiền để cấp cho xưởng đá thạch anh nhân tạo ở Phú Thọ, Bình Dương và một số khu công nghiệp phía Nam. Độ bền nén cao, lại giòn, nên vật liệu dễ vỡ nhưng lại mài mòn thiết bị rất nhanh.

Yêu cầu kỹ thuật tách thành hai nhóm. Nhóm thứ nhất là cỡ hạt: bột làm tấm đá nhân tạo thường đạt 200 - 325 mesh, bột gốm và kính có thể lên 400 - 600 mesh, còn bột điện tử đòi hỏi siêu mịn dưới 45 µm và phân bố hạt hẹp. Nhóm thứ hai là độ tinh khiết, đặc biệt hàm lượng oxit sắt: chỉ cần 0,05% Fe₂O₃ là mặt tấm trắng đã bị loang màu. Vì vậy khâu kiểm soát nhiễm sắt quan trọng ngang khâu nghiền.

Nguyên lý và quy trình

Thạch anh thô qua đập hàm và đập côn về dưới 30 mm, sau đó tuyển rửa để loại bùn và tạp khoáng.
Nam châm treo và nam châm điện trên băng tải tách mảnh sắt vụn trước khi vào nghiền.
Cân định lượng rải vật liệu xuống tâm mâm nghiền; con lăn ép lớp vật liệu, hạt thô rơi lại, hạt mịn được khí nâng lên bộ phân ly rotor.

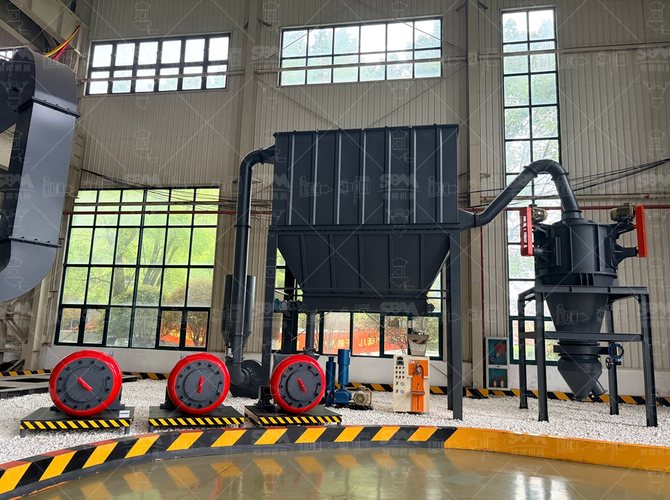

Hạt đạt cỡ theo ống gió sang lốc thu bụi và lọc túi vải; bột thu về xi lô kín, không để hở gây bụi silic.
Bột được kiểm tra cỡ hạt, đóng bao hoặc bơm khí lên silo cấp cho xưởng ép tấm.

Điểm khác biệt so với nghiền đá vôi nằm ở tải nhiệt và tải mòn. Buồng nghiền luôn có luồng khí mát tuần hoàn để hạ nhiệt con lăn, còn vành nghiền dùng lót alumina hoặc gốm để giảm nhiễm sắt. Chạy quá tải ngắn hạn cũng có thể làm lớp đệm nghiền mất ổn định, gây rung mạnh và tăng vỡ hạt lót.

Độ mịn và thiết bị theo ứng dụng bột thạch anh
Ứng dụng	Độ mịn	Thiết bị gợi ý	Ghi chú vận hành
Cát thạch anh lọc, khuôn đúc	20 - 80 mesh	MTM hoặc đập phản kích	Ưu tiên năng suất, ít chú trọng trắng
Bột phối liệu đá nhân tạo	200 - 325 mesh	MTW6X hoặc LM	Lót alumina, khử sắt kỹ
Gốm, men, kính	325 - 600 mesh	LM hoặc LUM	Phân ly cắt biên hạt chặt
Phụ gia điện tử, composit	1250 - 2500 mesh	SCM hoặc LUM	Nghiền khô, khí nén sạch

Cấu hình thiết bị

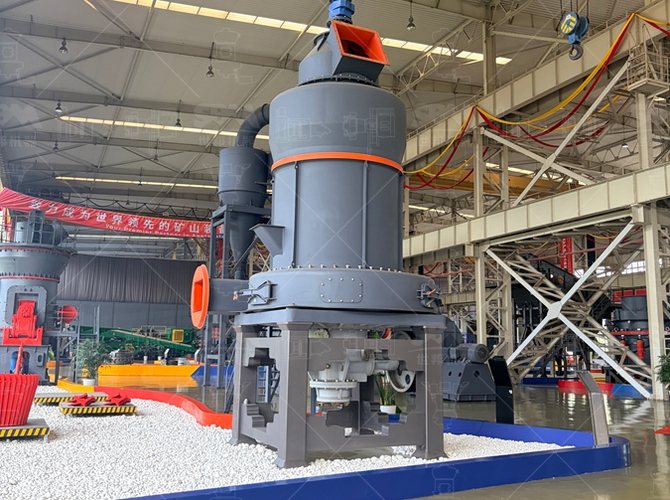

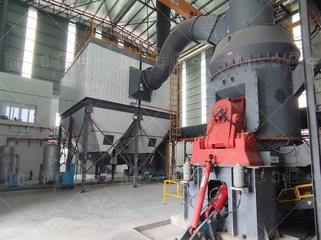

Dây công suất từ 10 t/h trở lên, sản phẩm dừng ở dải 200 - 325 mesh, nên chọn máy nghiền châu Âu MTW6X hoặc MTW với vành nghiền và con lăn lót hợp kim, kèm bộ phân ly điều khiển biến tần để chỉnh cỡ hạt nhanh giữa các đơn hàng. Với dây lớn cần chạy liên tục, máy nghiền đứng LM gọn hơn, tiêu thụ điện riêng thấp hơn và có thể lật con lăn ra ngoài khi bảo trì, rút ngắn thời gian dừng máy.

Khi khách cần bột siêu mịn cho gốm cao cấp, máy nghiền siêu mịn SCM hoặc máy nghiền đứng siêu mịn LUM đạt D97 từ 5 - 30 µm. Phần thiết bị phụ không được xem nhẹ: quạt hút đủ cột áp, lốc tách ly tâm, lọc túi vải xung khí nén, hệ thống khử sắt nhiều tầng và PLC liên động cấp liệu cùng tốc độ phân ly. Với bụi silic, tủ điện nên đặt khu vực riêng, làm mát bằng quạt lọc để tránh bám bụi dẫn điện.

Kinh nghiệm từ dây đã chạy

Chi phí mòn chiếm phần lớn giá thành tấn bột thạch anh, nên chọn lót ngay từ đầu rẻ hơn thay liên tục.
Một xưởng đá nhân tạo phía Bắc chuyển từ máy bi sang máy nghiền đứng, điện năng trên mỗi tấn giảm gần 30% ở cùng cỡ 300 mesh.
Nếu nguyên liệu lẫn fenspat hoặc mica, độ mài mòn giảm nhưng nhiệt độ buồng nghiền lại cao hơn 8 - 12°C, cần theo dõi nhiệt dầu hộp giảm tốc.
Luôn giữ một bộ con lăn và vành dự phòng tại kho, vì thạch anh là vật liệu dừng máy đắt nhất khi thiếu phụ tùng.

Câu hỏi thường gặp

Thạch anh cứng Mohs 7 thì con lăn chịu được bao lâu?

Với vật liệu mài mòn mạnh như thạch anh, con lăn và vành nghiền đúc hợp kim chống mài mòn thường chạy được khoảng 800 - 1.200 giờ trước khi cần hàn đắp hoặc thay. Nên chọn loại lót có độ cứng cao và dự trữ sẵn một bộ để không dừng dây chờ phụ tùng.

Vì sao bột thạch anh cho đá nhân tạo phải hạn chế nhiễm sắt?

Đá thạch anh nhân tạo yêu cầu độ trắng cao, chỉ cần một lượng nhỏ oxit sắt lẫn vào là màu bột bị xỉn và loang trên mặt tấm. Vì vậy cần lót bằng alumina hoặc gốm, hạn chế điểm va đập kim loại và khử sắt bằng nam châm trên đường cấp liệu.

Nên nghiền khô hay nghiền ướt thạch anh?

Phần lớn dây chuyền bột thạch anh khô chọn nghiền khô để giữ độ tinh khiết và dễ thu bột. Chỉ khi nguyên liệu quá ẩm hoặc yêu cầu hạt siêu mịn dưới 10 µm mới cân nhắc nghiền ướt rồi phải sấy lại, chi phí năng lượng tăng đáng kể.

Dây chuyền nhỏ 3 - 5 t/h có đáng đầu tư không?

Có, nếu cung cấp bột cho xưởng đá nhân tạo hoặc cơ sở gốm gần đó. Quy mô nhỏ dùng máy châu Âu MTW cho vốn thấp, vận hành đơn giản, còn có thể nâng cấp lên máy nghiền đứng khi nhu cầu tăng.
