Máy móc dây chuyền nghiền đá: cấu hình thiết bị theo công suất

Vật liệu điển hìnhĐá vôi, canxit, dolomite

Cỡ hạt cấp liệu≤ 500 mm trước đập

Cỡ hạt vào máy nghiền≤ 25 - 30 mm

Độ mịn sản phẩm80 - 400 mesh

Công suất dây1 - 45 t/h

Thành phần cơ bản của một dây nghiền đá

Một dây nghiền đá tiêu chuẩn chia thành bốn khối chức năng. Khối chuẩn bị liệu gồm máy đập hàm và hệ băng tải; khối cấp liệu gồm gầu tải, xi lô chứa và máy cấp liệu rung điện từ; khối nghiền gồm máy nghiền chính và bộ phân ly; khối thu hồi gồm lốc tách ly tâm, lọc túi xung khí nén, quạt gió và hệ thống đường ống. Bốn khối này được gắn với nhau bằng hệ PLC để cấp liệu, gió và nhiệt độ chạy đồng bộ.

Vật liệu điển hình là đá vôi, canxit, dolomite, barit, thạch cao — nhóm khoáng mềm, độ cứng Mohs dưới 7, độ ẩm nên dưới 6%. Đá có độ cứng cao hơn như hoa cương, bazan không phù hợp với máy nghiền kiểu con lăn treo; những vật liệu này cần máy nghiền đứng hoặc máy nghiền bi có kết cấu chịu lực khác.

Nguyên lý và quy trình dây

Đá thô từ mỏ qua máy cấp liệu rung vào máy đập hàm, đập về cỡ 30 - 50 mm. Máy đập hàm một cấp thường đạt tỷ số đập 4 - 6 lần.
Vật liệu đập xong được gầu tải đưa lên xi lô chứa, tránh để máy nghiền chờ liệu.
Máy cấp liệu rung điện từ rải vật liệu đều, định lượng xuống máy nghiền chính.
Con lăn ép vật liệu vào vành nghiền, hạt mịn được luồng khí nâng lên bộ phân ly. Hạt chưa đạt cỡ rơi trở lại buồng nghiền, hạt đạt cỡ đi sang lốc thu.

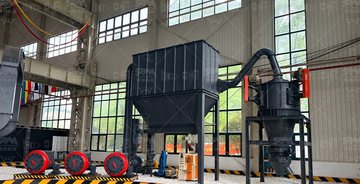

Lốc tách ly tâm thu phần lớn bột thành phẩm, khí còn lại qua lọc túi xung khí nén trước khi xả ra ngoài. Bột gộp về vít tải và đóng bao.

Nếu vật liệu ẩm trên 5%, cần bổ sung sấy trong buồng nghiền bằng khí nóng, hoặc sấy sơ bộ bằng thiết bị riêng. Bỏ qua khâu này thì bột sẽ dính vành nghiền và đường gió tắc dần, sản lượng tụt mà khó phát hiện nguyên nhân.

Cấu hình tham chiếu dây nghiền đá vôi 20 t/h, 325 mesh
Khâu	Thiết bị	Thông số chính	Vai trò
Đập thô	Máy đập hàm PE400×600	Cấp liệu ≤ 350 mm, ra 40 - 100 mm, công suất 20 - 50 t/h, động cơ 30 - 37 kW	Đưa đá về cỡ máy nghiền nhận được
Nâng liệu	Gầu tải TH315	Theo công suất dây	Đưa liệu lên xi lô chứa
Cấp liệu	Máy cấp liệu rung GZD850×3000	Định lượng liên tục	Giữ tải nghiền ổn định

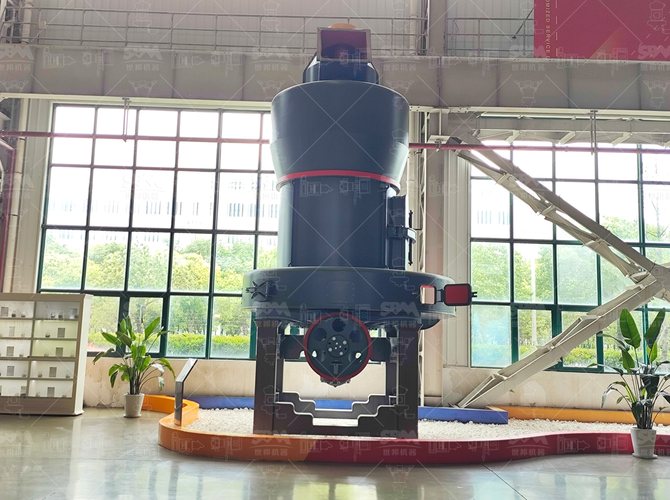

Nghiền	Máy nghiền Raymond YGM160 hoặc YGM190	15 - 25 t/h ở 325 mesh, vào ≤ 25 mm, tổng công suất 264 - 537 kW	Thiết bị lõi của dây
Thu bụi cấp 1	Lốc thu bụi XF-3000	Theo lưu lượng gió	Thu phần lớn bột thành phẩm
Thu bụi cấp 2	Lọc túi DMC-120	Phát thải ≤ 30 mg/m³	Đạt yêu cầu môi trường
Điều khiển	Tủ điện PLC	Liên động toàn dây	Giám sát và bảo vệ thiết bị

Cấu hình thiết bị theo quy mô

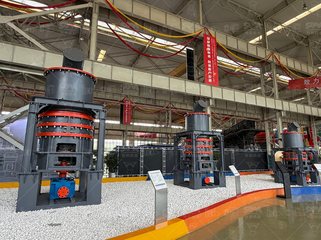

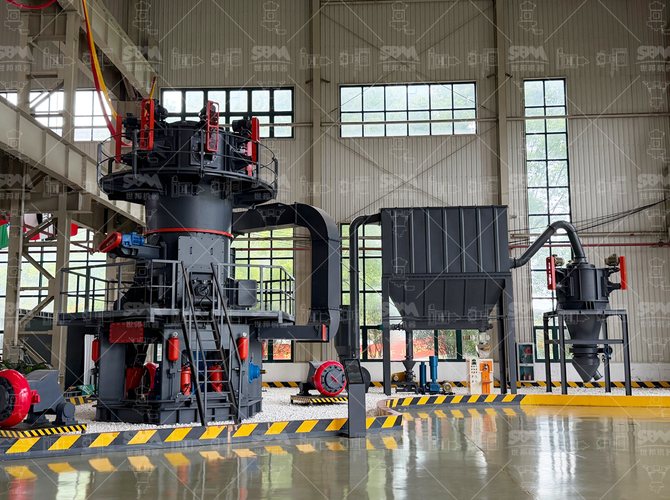

Dây dưới 5 t/h, vốn hạn chế, thường chọn máy nghiền kiểu Raymond MTM với kết cấu ba chiều gọn, che phủ ít và dễ vận hành. Dây 5 - 25 t/h dùng máy nghiền châu Âu MTW, nổi bật là bộ phân ly điều chỉnh bằng biến tần và đường gió cong giúp giảm tổn thất áp. Dây trên 30 t/h nên chuyển sang máy nghiền đứng LM: cấu hình gọn, tích hợp sấy, điện năng riêng thấp và có thể lật con lăn ra ngoài để bảo trì.

Với bột siêu mịn 325 - 2500 mesh dùng cho sơn, nhựa hoặc phụ gia cao cấp, cần máy nghiền siêu mịn LUM hoặc SCM đứng sau khâu nghiền thường. Chi tiết các dòng chính xem tại danh mục máy nghiền; phần cân định lượng, gầu tải và đóng bao thuộc nhóm thiết bị phụ trợ.

Kinh nghiệm chọn máy móc

Chọn máy nghiền theo cỡ hạt lớn nhất của vật liệu, không theo công suất danh định; đá vào quá cỡ sẽ làm kẹt cửa cấp liệu và giảm tuổi thọ con lăn.
Công suất gầu tải và băng tải nên dư 10 - 15% so với máy nghiền để tránh nghẽn khi vật liệu ẩm hoặc cỡ hạt không đều.
Nếu lưới điện chập chờn, đặt tủ điều khiển riêng, làm mát bằng quạt lọc bụi, và để bộ phân ly tự điều chỉnh tốc độ nhằm tránh quá dòng.
Dự trữ sẵn một bộ con lăn, một vành nghiền và một bộ túi lọc để giảm thời gian dừng máy.

Câu hỏi thường gặp

Dây chuyền nghiền đá có bắt buộc phải có máy đập hàm không?

Chỉ khi đá thô lớn hơn cỡ cấp liệu tối đa của máy nghiền. Máy nghiền kiểu Raymond chỉ nhận đá dưới 25 - 30 mm, nên đá mỏ lớn phải qua máy đập hàm một cấp về 30 - 50 mm. Nếu mua đá đã đập sẵn hoặc vật liệu vụn, có thể bỏ khâu đập để giảm đầu tư.

Suất tiêu thụ điện của dây nghiền đá khoảng bao nhiêu?

Với máy nghiền kiểu Raymond nghiền 325 mesh, suất tiêu thụ điện thường quanh 25 kWh cho mỗi tấn bột. Máy nghiền đứng có thể thấp hơn 15 - 25% ở cùng độ mịn. Con số thực tế phụ thuộc độ cứng vật liệu, độ mịn yêu cầu và tình trạng chi tiết nghiền.

Độ ẩm vật liệu bao nhiêu thì cần sấy trước?

Máy nghiền khô kiểu Raymond chạy ổn định khi vật liệu dưới khoảng 5 - 6% nước. Vượt ngưỡng này, bột dính vào vành nghiền và làm tắc đường gió. Cách xử lý là sấy trước bằng buồng đốt phụ, hoặc chọn máy nghiền đứng có tích hợp sấy ngay trong buồng nghiền.

Thiết bị nào quyết định chất lượng bột của cả dây?

Bộ phân ly (máy phân cỡ) là khâu quyết định. Nó cắt biên hạt, trả hạt thô về máy nghiền và đưa hạt đạt cỡ sang lốc thu. Tốc độ rotor hoặc cánh phân ly chỉnh sai sẽ khiến bột lẫn hạt thô hoặc quá mịn, kéo theo điện năng tăng mà chất lượng không ổn định.
