Thiết bị chế tạo dây chuyền nghiền đá vôi gồm những cụm gì

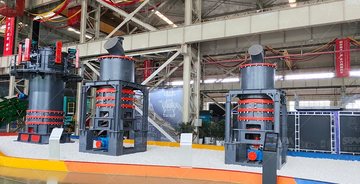

Thiết bị chế tạo dây chuyền nghiền đá vôi — danh mục và thông số từng cụm

Máy đập sơ cấpHàm, 1 - 2 cấp

Cỡ hạt vào máy nghiền≤ 40 - 50 mm

Máy nghiền chínhLM / MTW / MTM

Thu bụiLốc tách + lọc túi vải

Quy mô dây5 - 200 t/h

Đặc điểm và yêu cầu kỹ thuật của vật liệu đầu vào

Đá vôi dùng cho nghiền bột thường có độ cứng Mohs 3 - 4, độ ẩm dao động 1 - 12% tùy cách bảo quản và mùa. Trước khi thiết kế dây, cần chốt ba thông số: cỡ đá mỏ lớn nhất, độ mịn thành phẩm và công suất giờ. Ba số này quyết định cấp đập, cỡ máy nghiền và cả công suất quạt. Đá mỏ có cục trên 300 mm bắt buộc phải có cấp đập thô; nếu mỏ đã cho đá nhỏ thì có thể rút gọn, tiết kiệm đầu tư.

Một sai lầm phổ biến là chỉ tính máy nghiền theo năng suất danh nghĩa mà quên rằng máy chỉ đạt năng suất đó khi cấp liệu đúng cỡ và đủ đều. Cấp liệu quá thô làm máy rung; cấp liệu quá mịn do đập thừa lại đẩy lượng hạt siêu mịn vào buồng nghiền, tăng tải tuần hoàn và giảm năng suất thực.

Danh mục thiết bị và vai trò từng cụm

Phễu tiếp liệu và máy cấp liệu rung hoặc băng tải định lượng: giữ lưu lượng đá vào máy nghiền ổn định theo giờ.
Máy đập hàm cấp một, kèm máy đập thứ cấp nếu đá mỏ lớn: đưa đá về dưới 40 - 50 mm.
Sàng rung và nam châm tách sắt: loại hạt quá cỡ và mảnh kim loại bảo vệ con lăn.

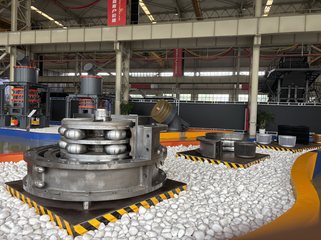

Máy nghiền chính: LM cho dây lớn, MTW hoặc MTM cho dây nhỏ và vừa.
Bộ phân ly động gắn trên máy hoặc đặt rời: cắt cỡ hạt thành phẩm theo tốc độ rotor.
Lốc tách ly tâm và lọc túi vải xung khí nén: thu bột và giữ khí thải sạch.
Quạt hút chính: tạo dòng khí vận chuyển bột và tải nhiệt sấy.
Vít tải, gầu nâng, đường khí nén: đưa bột về xi lô.
Xi lô chứa và máy đóng bao định lượng nếu bán bao.
Tủ điện PLC liên động cấp liệu, gió, áp lực nghiền và nhiệt độ.

Cụm thiết bị và thông số tham chiếu theo quy mô dây
Cụm thiết bị	Dây 5 - 25 t/h	Dây 30 - 200 t/h	Ghi chú
Máy đập sơ cấp	Hàm PE, 1 cấp	Hàm + phản kích, 2 cấp	Cỡ ra dưới 50 mm
Máy nghiền chính	MTW hoặc MTM	Máy nghiền đứng LM	Theo độ mịn mục tiêu
Bộ phân ly	Rotor biến tần	Phân ly động tích hợp	Chỉnh cỡ không thay linh kiện
Thu bụi	Lốc + lọc túi	Lốc cỡ lớn + lọc túi nhiều ngăn	Bụi thải dưới 20 mg/m³
Điều khiển	Tủ điện rơ le - PLC	PLC + giám sát từ xa	Cảnh báo áp lực, nhiệt độ

Cấu hình thiết bị theo quy mô

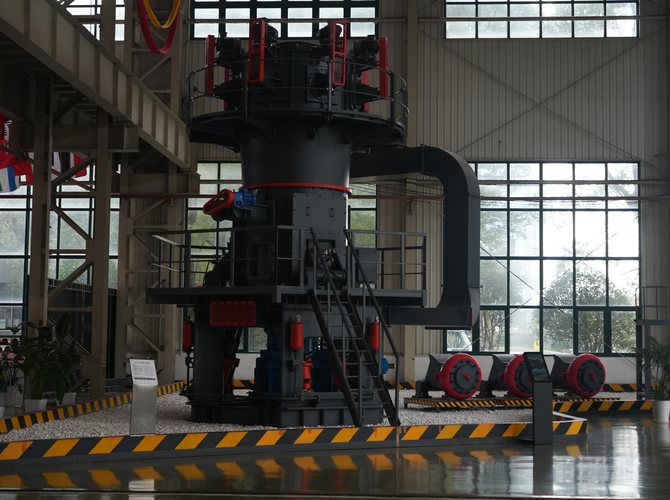

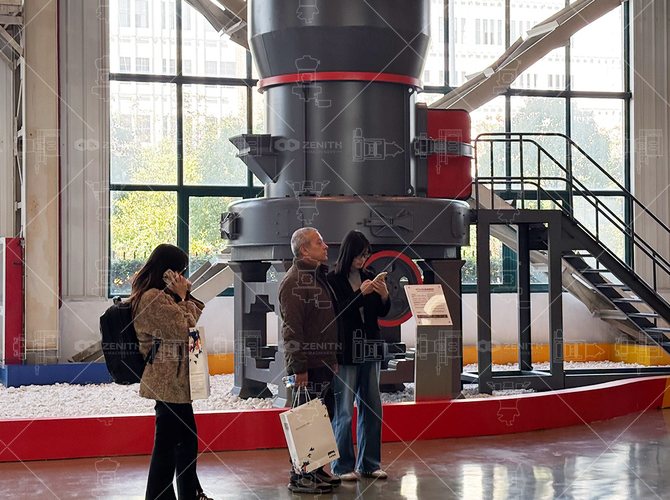

Với dây 5 - 25 t/h, chi phí phụ trợ chiếm tỉ trọng lớn nên nên gọn: máy châu Âu MTW gắn sẵn phân ly và hệ dẫn khí khép kín, chỉ cần thêm lốc và lọc túi là đủ thu bột. Với dây 30 - 200 t/h, máy nghiền đứng LM tận dụng khí nóng để sấy nên có thể bỏ lò sấy riêng, nhưng quạt hút và lọc túi phải tính đúng cột áp, nếu không bột sẽ ứ ở đường ống và nhiệt độ đầu ra tụt gây ngưng ẩm.

Phần điều khiển nên gom về một tủ trung tâm, có liên động: khi áp lực nghiền vượt ngưỡng thì tự giảm cấp liệu, khi nhiệt độ khí vào thấp thì giảm độ ẩm liệu hoặc tăng buồng đốt phụ. Tách riêng tủ điện khỏi vùng bụi và làm mát bằng quạt lọc giúp kéo dài tuổi thọ thiết bị điện.

Kinh nghiệm ghép dây

Năng suất dây bị chặn bởi cụm yếu nhất; kiểm tra lại cỡ quạt và diện tích lọc túi trước khi ký nhận máy nghiền.
Dự trữ 10 - 15% công suất so với nhu cầu đỉnh để có dư địa khi mở rộng hoặc khi đá cứng hơn dự kiến.
Đặt xi lô chứa đủ lớn để tách nhịp sản xuất khỏi nhịp giao hàng, tránh phải chạy máy nghiền theo xe bồn.

Câu hỏi thường gặp

Một dây chuyền nghiền đá vôi tối thiểu cần những thiết bị nào?

Tối thiểu gồm máy đập sơ cấp để đưa đá về cỡ cấp liệu, phễu và máy cấp liệu định lượng, máy nghiền chính, bộ phân ly nếu chưa tích hợp, lốc tách và lọc túi vải thu bụi, quạt hút tạo dòng khí, cùng đường vận chuyển bột và tủ điện điều khiển.

Có nên đập đá hai cấp trước khi nghiền không?

Nên khi cỡ đá mỏ lớn trên 300 mm. Đập hàm sơ cấp về khoảng 80 - 100 mm rồi đập thứ cấp hoặc phản kích về dưới 40 - 50 mm giúp máy nghiền ăn đều, ít rung và mòn con lăn chậm hơn. Nếu mỏ đã có đá nhỏ thì có thể chỉ đập một cấp.

Hệ thu bụi dùng lốc hay lọc túi vải là đủ?

Thường phải dùng cả hai. Lốc tách ly tâm thu phần lớn thành phẩm và giảm tải cho lọc túi, còn lọc túi vải xung khí nén giữ lại hạt mịn trước khi khí thải ra ngoài. Chỉ dùng lốc thì bụi mịn vẫn phát tán và không đạt giới hạn môi trường.

Có cần xi lô và máy đóng bao trong dây không?

Tùy đầu ra. Nếu bán bột rời cho nhà máy xi măng thì nạp thẳng xe bồn qua xi lô chứa trung gian là đủ. Nếu bán bao cho thị trường nông nghiệp hoặc xây dựng thì thêm xi lô và máy đóng bao định lượng, đồng thời cân nhắc kho chứa kín để tránh ẩm trở lại.
