Máy nghiền đứng sấy đá vôi — nghiền và sấy trong cùng một buồng

Đặc điểm và yêu cầu kỹ thuật của vật liệu ẩm

Đá vôi đưa vào nghiền có độ ẩm rất khác nhau: đá khai thác khô chỉ 1 - 3%, đá lưu ngoài trời gặp mưa có thể lên 10 - 15%, còn đá khai thác dưới mực nước ngầm đôi khi vượt 15%. Với máy bi truyền thống, chỉ cần vượt khoảng 2% là bột bắt đầu dính thành cối và nghẽn sàng phân loại. Đó là lý do nhiều trạm phải lắp lò sấy quay phía trước, làm dây dài thêm và tốn một khoản nhiệt đáng kể.

Máy nghiền đứng đảo ngược cách làm: thay vì sấy trước rồi nghiền, thiết bị cho khí nóng đi xuyên qua lớp vật liệu ngay trong buồng nghiền. Khi hạt được con lăn ép và cọ, bề mặt hạt liên tục lộ ra và nước bốc hơi nhanh hơn nhiều so với hạt nằm yên trong lò quay. Nhờ đó cùng một lượng nhiệt, hiệu quả bốc ẩm cao hơn và hạt khô đều hơn.

Nguyên lý và quy trình sấy - nghiền tích hợp

1. Khí nóng từ khí thải lò hoặc buồng đốt phụ được dẫn vào vành gió quanh mâm nghiền.
2. Đá vôi rải xuống tâm mâm, bị con lăn ép thành lớp; hạt văng ra mép gặp luồng khí nóng.
3. Trong lúc bay lên bộ phân ly, hạt tiếp xúc khí nóng và mất nước; phân ly cắt cỡ đồng thời.
4. Hạt đạt cỡ theo ống gió sang lốc tách và lọc túi vải, thu bột khô dưới 1% ẩm.
5. Khí sạch sau lọc được quạt hút thải ra hoặc hồi lưu một phần để giữ nhiệt.

Điểm mấu chốt là cân bằng nhiệt: lượng nhiệt cấp vào phải đủ bốc lượng nước mang theo vật liệu, phần còn lại giữ nhiệt độ khí ra trên điểm sương. Nếu khí ra quá thấp, hơi nước ngưng lại ở đường ống và trên túi lọc, bột thành phẩm bị ẩm trở lại đồng thời bụi bám làm tăng tụt áp. Vì vậy nhiệt độ khí ra là thông số cần điều khiển chặt hơn cả nhiệt độ khí vào.

Cấu hình thiết bị theo nguồn nhiệt

Nếu nhà máy có lò, nên tận dụng khí thải từ tháp sấy sơ bộ hoặc đuôi lò; khí này vừa có nhiệt vừa có lưu lượng lớn, giúp máy nghiền đứng LM xử lý đá ẩm cao với chi phí gần như không đổi. Cơ sở độc lập không có lò thì dùng buồng đốt phụ, khi đó chi phí nhiên liệu tính vào giá thành bột và cần cân nhắc nghiêm túc giữa sấy trong máy và sấy sơ bộ bằng lò quay.

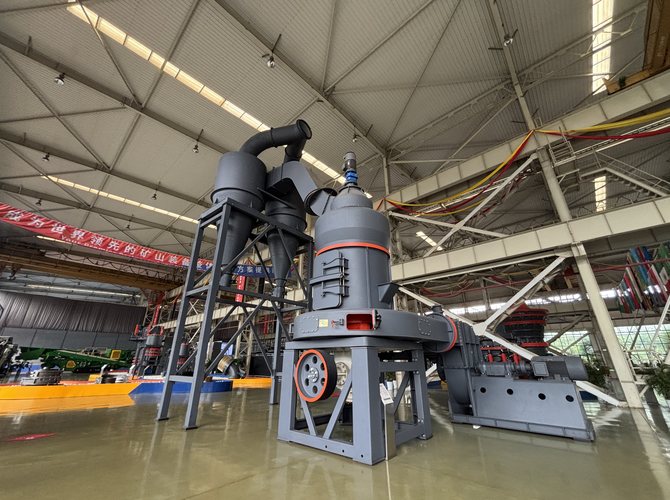

Với dây quy mô vừa không cần dải ẩm rộng, máy châu Âu MTW vẫn có thể nhận khí nóng ở mức vừa phải và xử lý đá ẩm 6 - 8%, phù hợp hơn về chi phí thiết bị. Bất kể chọn máy nào, đường ống khí nóng nên bọc cách nhiệt và tủ điều khiển phải có cảnh báo nhiệt độ ra thấp, vì đây là dấu hiệu sớm nhất của nguy cơ ngưng ẩm.
