Máy nghiền đá di động: cấu hình, chi phí và khi nào nên dùng

Máy nghiền đá di động — cấu hình module và điều kiện áp dụng

Kết cấuKhung bánh xe hoặc khung xích

Cỡ hạt đầu vào≤ 20 - 50 mm tùy máy lõi

Độ mịn sản phẩm80 - 2500 mesh

Công suất0,5 - 25 t/h

Thời gian lắp đặt1 - 3 ngày

Máy nghiền đá di động là gì

Máy nghiền đá di động là dây nghiền thu gọn được lắp trên một hoặc vài khung chở hàng, gồm máy đập sơ cấp, máy đập thứ cấp khi cần, máy nghiền bột lõi, hệ thống phân loại và thu bụi, cùng khoang điều khiển. Toàn bộ hệ được thiết kế để hạ cánh và chạy được chỉ sau vài ngày kể từ lúc tới công trường, thay vì vài tháng xây dựng cố định.

Ý tưởng đằng sau loại thiết bị này rất đơn giản: đưa nhà máy tới gần nguyên liệu thay vì chở nguyên liệu tới nhà máy. Với mỏ nhỏ, mỏ phân tán hoặc công trình chỉ kéo dài một vài năm, hai chặng vận chuyển đá cục và bột thành phẩm thường chiếm tỷ trọng lớn trong chi phí. Cắt được hai chặng đó là lý do chính để chọn thiết bị di động.

Cần phân biệt rõ hai nhóm: nhóm đập nghiền cốt liệu 0 - 5 mm dùng máy đập búa và sàng, và nhóm nghiền bột khoáng mịn 80 - 2500 mesh dùng máy nghiền kiểu con lăn có bộ phân loại động. Đây là hai cấu hình khác nhau về nguyên lý và chỉ dùng chung phần khung, cấp liệu và khoang điều khiển.

Các module trong một tổ hợp di động

Module cấp liệu: bin nhỏ hoặc phễu, bàn rung hoặc băng tải nạp, có nam châm tách sắt.
Module đập sơ cấp: máy hàm hoặc máy búa cỡ gọn, hạ cỡ đá cục xuống dải cho phép.
Module nghiền lõi: máy nghiền con lăn kiểu treo hoặc máy đứng cỡ nhỏ, kèm bộ phân loại động.

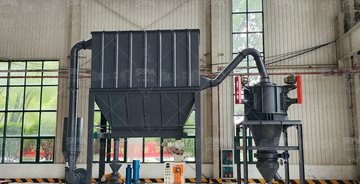

Module thu sản phẩm: lốc thu bụi ly tâm, lọc túi vải xung khí nén và vít tải ra bột.
Module động lực: động cơ điện gắn lưới, hoặc cụm máy phát diesel cho mỏ xa lưới.
Module điều khiển: khoang đặt tủ PLC, theo dõi tải, gió, nhiệt độ và liên động dừng an toàn.

Yêu cầu kỹ thuật và giới hạn

Hạn chế lớn nhất của thiết bị di động là tổng tải trọng và kích thước khung bị giới hạn theo quy định vận chuyển đường bộ. Vì vậy công suất mỗi tổ hợp thường nằm trong khoảng 0,5 - 25 t/h, ít khi vượt xa hơn. Muốn sản lượng lớn hơn, phải dùng nhiều tổ hợp song song chứ không thể phóng to một khung duy nhất.

Giới hạn thứ hai là độ ẩm liệu. Trên khung di động khó bố trí hệ sấy lớn, nên liệu ẩm mạnh sẽ làm bết cấp liệu và giảm năng suất. Với mỏ có mùa mưa rõ rệt, nên chọn máy nghiền lõi có khả năng nhận khí nóng cỡ nhỏ hoặc che mái toàn bộ phần bin.

Giới hạn thứ ba là nền móng. Dù gọi là di động, máy vẫn cần mặt bằng chịu tải và chân kích thủy lực được kê phẳng. Trên nền đất yếu hoặc mặt bằng dốc, độ rung tăng và tuổi thọ gối đỡ giảm nhanh.

So sánh nhanh cấu hình di động theo mục đích
Mục đích	Máy lõi	Cấp hạt ra	Công suất	Ghi chú
Cốt liệu và cát nghiền	Máy búa kèm sàng	0 - 5 mm	80 - 200 t/h	Không dùng cho bột mịn
Bột khoáng thô	Máy con lăn kiểu treo	80 - 200 mesh	2 - 12 t/h	Phù hợp phụ gia, chất độn
Bột mịn	Máy phân loại động	200 - 325 mesh	1 - 8 t/h	Cần giám sát cấp hạt chặt
Bột siêu mịn	Máy siêu mịn cỡ nhỏ	325 - 2500 mesh	0,5 - 4 t/h	Kèm lọc túi vải và giảm ồn

Cấu hình thiết bị khuyến nghị

Với mỏ đá vôi phân tán cần bột 200 mesh, tổ hợp hợp lý gồm máy đập hàm cỡ gọn, một máy nghiền châu Âu MTW cỡ nhỏ lắp trên khung chính và một khung phụ mang lọc bụi cùng tủ điện. Cách bố trí này giữ được độ ổn định cấp hạt của dòng MTW mà vẫn di chuyển được.

Với công trình hạ tầng ngắn hạn chỉ cần cốt liệu, nên dùng tổ hợp đập búa kèm sàng trên khung bánh xe, cho ra cát nghiền 0 - 5 mm và không cần bộ phân loại khí. Với yêu cầu bột siêu mịn trên 400 mesh, chọn máy SCM hoặc máy siêu mịn đứng cỡ nhỏ, kèm hệ hút bụi và giảm ồn chặt hơn vì công trường thường gần khu dân cư.

Kinh nghiệm triển khai

Kiểm tra kỹ tải trọng và chiều cao khung so với giới hạn vận chuyển trước khi đặt hàng.
Với mỏ xa lưới điện, tính công suất máy phát theo dòng khởi động chứ không theo công suất đặt của máy nghiền.
Che mái bin liệu và phễu nạp để hạn chế ẩm mưa làm bết cấp liệu.
Sau mỗi lần di chuyển, căn chỉnh lại băng tải và chạy không tải kiểm tra rung trước khi cấp liệu.
Bố trí khu đóng bao cách xa tổ máy phát để bụi không lẫn vào thành phẩm.

Câu hỏi thường gặp

Máy nghiền di động có đạt được cấp hạt siêu mịn không?

Có, nhưng cần chọn đúng máy nghiền lõi. Các dòng siêu mịn tích hợp bộ phân loại động có thể ra bột 325 - 2500 mesh và kèm lọc bụi túi vải. Với yêu cầu cấp hạt rất chặt, nên bố trí thêm một sàng kiểm tra trên khung di động.

Nên dùng động cơ diesel hay điện lưới?

Nếu công trường có điện ổn định, dùng điện lưới rẻ hơn về chi phí mỗi tấn. Diesel phù hợp mỏ xa lưới hoặc công trình ngắn hạn, nhưng cần dự trữ nhiên liệu và diện tích che máy phát, đồng thời tiếng ồn lớn hơn.

Di chuyển giữa hai mỏ cần chuẩn bị gì?

Phải kiểm tra tải trọng và kích thước khung so với quy định vận chuyển đường bộ, tháo và cố định thiết bị nhô cao, xả và làm sạch đường ống bụi. Sau khi tới nơi, cần cân chỉnh lại móng, căn chỉnh băng tải và chạy không tải trước khi cấp liệu.

Chi phí vận chuyển tiết kiệm được bao nhiêu?

Khi nghiền ngay tại mỏ, phần chênh chủ yếu đến từ việc bỏ được hai chặng chở đá cục và chở bột. Với mỏ cách xa cơ sở chế biến hàng chục ki-lô-mét, khoản tiết kiệm có thể chiếm phần lớn chi phí vận hành của dây.
