Dây chuyền nghiền đá 50 TPD — thiết kế gọn cho cơ sở quy mô nhỏ

Quy mô 50 TPD phù hợp với ai

Dây chuyền nghiền đá 50 TPD nằm ở vùng chuyển tiếp giữa cơ sở thủ công và nhà máy công nghiệp thực thụ. Nó đủ lớn để sản phẩm có chất lượng ổn định và đủ nhỏ để vốn đầu tư không vượt khả năng của một doanh nghiệp tư nhân. Nhóm khách hàng điển hình gồm chủ mỏ đá vôi muốn bán thêm bột thay vì chỉ bán đá cục, trạm trộn bê tông muốn tự sản xuất phụ gia, và cơ sở chế biến khoáng đang mở rộng từ quy mô hộ gia đình.

Điểm cần làm rõ ngay từ đầu là cách hiểu con số 50 tấn mỗi ngày. Đây là sản lượng thành phẩm trong một ngày làm việc, không phải công suất giờ của máy. Nếu dây chạy hai ca khoảng 16 giờ, máy chỉ cần khoảng 3 tấn mỗi giờ; nếu chạy một ca 8 giờ, máy phải đạt hơn 6 tấn mỗi giờ. Chọn máy theo số giờ chạy hiệu dụng sẽ tránh được việc mua thiết bị quá lớn hoặc quá nhỏ.

Một sai lầm phổ biến ở quy mô này là tối ưu từng hạng mục cho vừa khít ngân sách hiện tại. Khi nhu cầu tăng, chủ đầu tư buộc phải thay cả bin liệu, băng tải và hệ thu bụi, trong khi nếu đặt dư một cấp từ đầu thì chỉ cần thay máy nghiền chính.

Trình tự thiết kế và lắp đặt dây 50 TPD

1. Khảo sát mỏ đá, lấy mẫu và chạy thử để xác định chỉ số nghiền cùng độ mài mòn.
2. Chốt sản phẩm đích gồm cấp hạt, D97 và yêu cầu độ trắng nếu bán cho ngành nhựa, sơn.
3. Tính công suất giờ theo số ca dự kiến, cộng hệ số dự phòng 10 - 20%.
4. Bố trí mặt bằng theo tuyến một chiều: nhập liệu, đập, nghiền, thu bụi, xuất sản phẩm.
5. Chọn máy nghiền chính cùng dàn thiết bị phụ trợ khớp công suất, đặt dư bin và băng tải một cấp.
6. Lắp đặt, chạy không tải, chạy có tải và nghiệm thu theo tấn/giờ tại độ mịn đã định.

Đặc điểm và yêu cầu kỹ thuật

Ở quy mô 50 TPD, độ ổn định cấp hạt quan trọng hơn công suất đỉnh. Khách mua bột thường đặt điều kiện D97 và kiểm tra bằng sàng định kỳ, nên một máy có bộ phân loại điều chỉnh tốc độ sẽ giữ được hợp đồng dài hạn tốt hơn một máy chạy nhanh nhưng cấp hạt dao động.

Về cỡ hạt đầu vào, nên giữ dưới 30 - 35 mm bằng cách đập một cấp trước nghiền. Đá cục quá lớn làm máy rung, giảm năng suất và tăng mài mòn con lăn. Với liệu có độ ẩm trên 6%, cần tính tới che mái, sấy sơ bộ hoặc chọn máy nghiền có khả năng nhận khí nóng.

Về nhân lực, dây 50 TPD thường chỉ cần hai đến ba người mỗi ca. Đây là lý do nên ưu tiên hệ điều khiển PLC có liên động và cảnh báo tự động, thay vì buộc công nhân theo dõi liên tục bằng mắt.

Cấu hình thiết bị khuyến nghị

Với dây 50 TPD sản xuất 200 - 325 mesh, phương án gọn và hiệu quả là một máy nghiền châu Âu MTW cỡ nhỏ làm máy chính, kèm máy đập hàm, gầu nâng, bin chứa có mái che, cân định lượng, quạt, lốc thu bụi và lọc túi vải xung khí nén. Cấu hình này giữ được biên hạt ổn định mà vốn đầu tư không quá lớn.

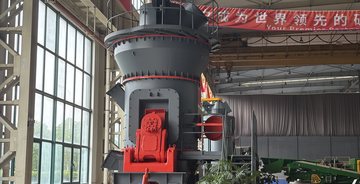

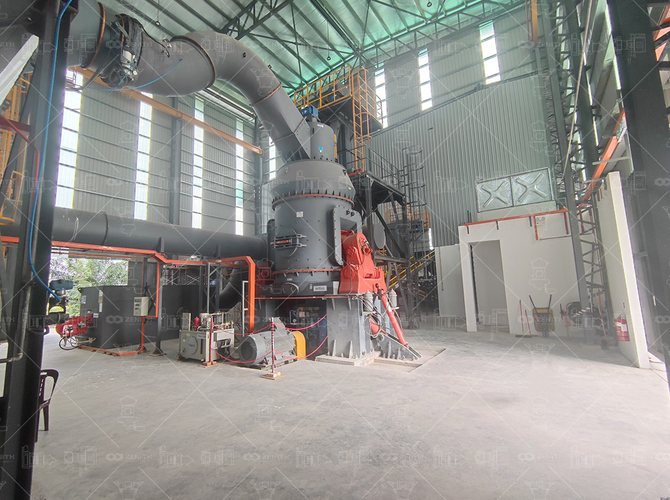

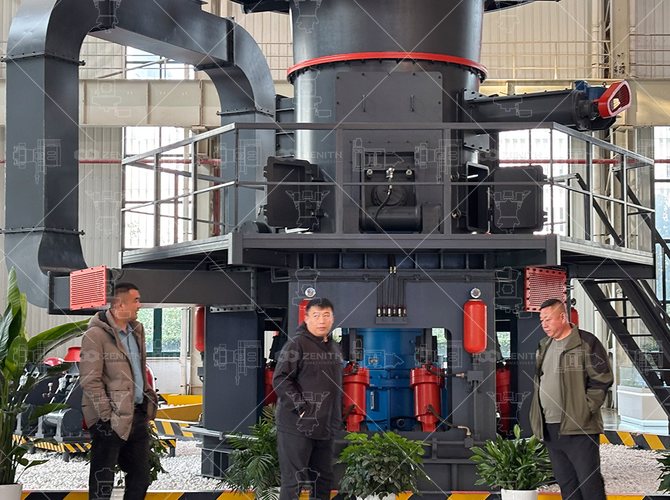

Nếu đá khai thác có độ ẩm dao động hoặc muốn giảm diện tích nhà xưởng, máy nghiền đứng LM cỡ nhỏ là lựa chọn thay thế: một máy vừa nghiền vừa sấy, bộ phân loại tích hợp, có thể bố trí bán ngoài trời. Với sản phẩm siêu mịn trên 400 mesh cho ngành sơn và nhựa, cần chuyển sang máy nghiền siêu mịn đứng LUM hoặc máy SCM, nhưng ở quy mô 50 TPD nên cân nhắc kỹ vì suất điện tăng nhanh.

Phần thiết bị phụ trợ nên được thiết kế dư một cấp về bin liệu, băng tải và hệ thu bụi. Khi mở rộng lên 100 - 150 tấn mỗi ngày, khoản đầu tư bổ sung sẽ chủ yếu nằm ở máy nghiền chính thay vì phải làm lại toàn dây.
