Nhà máy nghiền bột đá vôi: thiết kế dây và chọn thiết bị

Nhà máy nghiền bột đá vôi — sơ đồ dây và chọn thiết bị theo độ mịn

Cỡ đá nguyên khai≤ 500 mm

Cỡ vào máy nghiền≤ 30 - 50 mm

Độ mịn thành phẩm200 - 2500 mesh

Quy mô dây1 - 100 t/h

Điện năng riêng15 - 22 kWh/t

Đặc điểm và yêu cầu kỹ thuật

Nhà máy nghiền bột đá vôi được thiết kế quanh một sự thật đơn giản: hạt đầu ra quyết định toàn bộ cấu hình. Bột thô 200 mesh cho xi măng và vôi nông nghiệp cần sản lượng lớn, máy khỏe; bột 800 mesh trở lên cho sơn, nhựa, giấy lại đòi độ mịn cao, máy siêu mịn và kiểm soát cỡ hạt chặt. Đá vôi có độ cứng Mohs 3 - 4, độ ẩm thay đổi theo mùa và có thể lẫn silic, sét, nên dây phải xử lý được cả ẩm và mài mòn.

Ba thông số nền cần chốt trước khi vẽ sơ đồ: sản lượng theo giờ, cỡ hạt mục tiêu, và độ ẩm lớn nhất của đá đầu vào. Nếu độ ẩm vượt 4%, nên chọn dây có sấy; nếu đá có nhiều thạch anh, phải nâng cấp vật liệu chống mài mòn ở con lăn, vành nghiền và đường ống gió. Bỏ qua hai điểm này thường dẫn tới hậu quả là dây chạy non tải hoặc thay phụ tùng liên tục.

Nguyên lý và quy trình

Đập thô: máy đập hàm hoặc đập búa đưa đá khối về dưới 30 mm để vào máy nghiền hiệu quả.
Cấp liệu định lượng: gầu nâng và băng tải rung rải vật liệu đều xuống máy nghiền, có nam châm loại sắt vụn.
Nghiền: con lăn hoặc bánh nghiền ép và miết đá thành bột; máy nghiền đứng đưa khí nóng vào để sấy ngay trong buồng nghiền.
Phân loại: bộ phân ly quay tách hạt đạt cỡ đưa sang thu bụi, hạt thô quay lại vành nghiền để nghiền tiếp.
Thu bụi và đóng bao: lọc túi vải giữ bột, sản phẩm đưa về xi lô hoặc máy đóng bao; khí sạch thoát ra qua quạt hút.

Chọn máy theo độ mịn và sản lượng cho nhà máy bột đá vôi
Dải sản phẩm	Độ mịn	Thiết bị chính	Sản lượng
Bột thô cho xi măng, vôi nông nghiệp	80 - 200 mesh	Máy kiểu Raymond MTM	1 - 20 t/h
Phụ gia bê tông, khử lưu huỳnh	200 - 325 mesh	Máy châu Âu MTW / MTW6X	3 - 45 t/h
Bột nặng quy mô lớn	200 - 600 mesh	Máy nghiền đứng LM	5 - 100 t/h
Chất độn sơn, nhựa, giấy	325 - 2500 mesh	Máy siêu mịn SCM / LUM	0,5 - 10 t/h

Cấu hình thiết bị

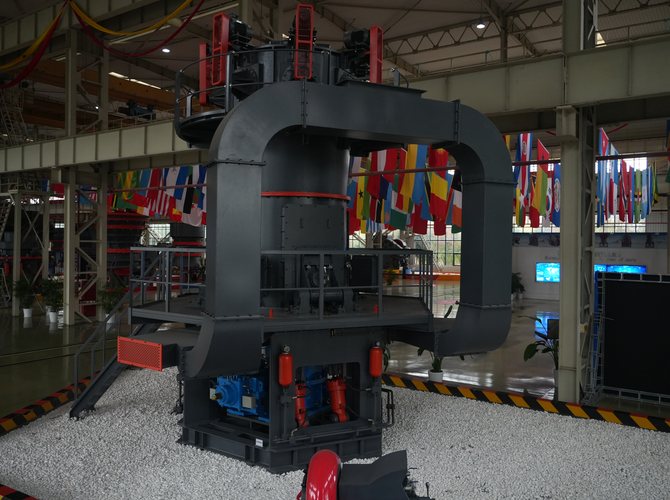

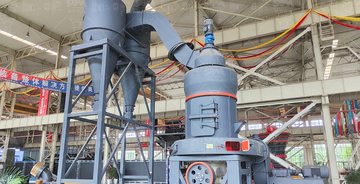

Với dây 1 - 20 t/h ở cỡ 80 - 325 mesh, máy châu Âu MTW là lựa chọn cân bằng giữa vốn và hiệu suất. Dây 5 - 100 t/h nên dùng máy nghiền đứng LM: tích hợp sấy, nghiền, phân loại trong một cụm nên tiết kiệm mặt bằng và giảm thiết bị phụ, đồng thời xử lý được độ ẩm đầu vào tới 10 - 15%. Khi khách cần bột siêu mịn cho sơn, mực in, nhựa, dây cấp cao dùng máy siêu mịn SCM hoặc máy nghiền đứng siêu mịn LUM để chạm vùng vài nghìn mesh.

Hạng mục phụ trợ không nên xem nhẹ: hệ cấp liệu định lượng có biến tần, quạt hút đủ cột áp cho cả đường vận chuyển bột, lốc tách ly tâm thu phần lớn thành phẩm, lọc túi vải xung khí nén, cùng hệ PLC liên động dòng điện động cơ chính, nhiệt độ buồng nghiền và chênh áp lọc túi. Cả dây chạy áp âm để bột không rò ra ngoài, mức phát thải thường được giữ dưới 25 mg/m³.

Kinh nghiệm từ dây đã chạy

Đặt sản lượng thiết kế dư 10 - 20% so với nhu cầu để dây không phải chạy hết công suất thường xuyên, giảm mòn và hiếm khi phải nâng cấp sớm.
Mặt bằng nên tính trước vị trí xi lô, đường xe bồn và hướng gió để bụi không thổi về khu văn phòng hay dân cư.
Khử sắt trước máy nghiền giúp tránh vỡ con lăn và tăng độ trắng bột cho các đơn hàng chất độn cao cấp.
Chênh áp lọc túi tăng dần là dấu hiệu sớm của tắc túi; theo dõi hằng ca sẽ tránh dừng máy đột xuất.
Với dây có sấy, cần tách riêng đường khí nóng và đường bột ẩm để tránh ngưng tụ nước làm bết thành thiết bị.

Câu hỏi thường gặp

Nhà máy nghiền bột đá vôi gồm những công đoạn nào?

Bốn công đoạn chính: đập thô đưa đá về dưới 30 mm, nghiền chính bằng máy nghiền đứng hoặc máy kiểu châu Âu, phân loại cỡ hạt bằng bộ phân ly, và thu bụi kèm đóng bao hoặc đưa về xi lô.

Nên chọn máy nào cho nhà máy nghiền bột đá vôi?

Cỡ 80 - 325 mesh, sản lượng 1 - 20 t/h dùng máy châu Âu MTW. Sản lượng 5 - 100 t/h có sấy và cần gọn mặt bằng dùng máy nghiền đứng LM. Bột siêu mịn 325 - 2500 mesh cho sơn, nhựa dùng máy siêu mịn SCM.

Một nhà máy nghiền bột đá vôi tốn bao nhiêu điện?

Với cỡ 200 - 325 mesh, điện năng riêng thường khoảng 15 - 22 kWh cho mỗi tấn bột, tùy độ cứng đá, độ mịn và máy. Máy nghiền đứng tiết kiệm 30 - 40% so với máy bi ở cùng độ mịn.

Vì sao phải quan tâm bụi trong nhà máy bột đá?

Bột đá mịn bay mạnh, vừa ảnh hưởng sức khỏe vừa gây mất mát sản phẩm. Hệ chạy áp âm kết hợp lọc túi vải xung khí nén giữ phát thải thường dưới 25 mg/m³ và giữ môi trường xưởng sạch.
