Thiết bị nghiền đá vỡ — dây chuyền từ đá thô đến bột

Đặc điểm và yêu cầu kỹ thuật

Đá vỡ là sản phẩm sau nổ mìn và đập thô, cỡ hạt trải rộng từ vài chục tới hơn 600 mm, hình dạng lởm chởm và lẫn bùn đất. Hai chỉ tiêu quan trọng nhất khi lập dây là độ cứng và độ mài mòn. Đá vôi, đá phấn mềm, dễ đập bằng phản kích; granite, bazan và sỏi cuội cứng, phải dùng đập côn ép lớp để giảm hao mòn. Chỉ số Bond càng cao thì điện năng nghiền càng lớn và lót càng mau mòn.

Về phía đầu ra, dây có thể nhắm ba nhóm sản phẩm: cốt liệu bê tông cỡ 5 - 20 mm, cát nhân tạo, và bột mịn cho phụ gia xây dựng, bột đá trát, phân bón hoặc chất độn. Một dây làm cả cốt liệu lẫn bột thường đặt sàng phân cấp sau cấp đập trung để tách phần lớn hạt đã đạt cỡ cốt liệu, chỉ đưa phần nhỏ hơn vào máy nghiền bột. Cách bố trí này tránh nghiền thừa và giảm tải cho máy nghiền.

Nguyên lý và quy trình

1. Cấp liệu: xe tải rót đá vào phễu, máy cấp liệu rung định lượng để đá vào máy đập hàm đều, không giật tải.
2. Đập thô: máy đập hàm ép đá về dưới 100 - 150 mm bằng hai má đập, đây là cấp chịu tải va đập lớn nhất.
3. Đập trung và mịn: đập côn cho đá cứng, hoặc phản kích cho đá mềm, giảm tiếp về 20 - 40 mm; sàng phân cấp tách phần đã đạt cỡ.
4. Nghiền bột: phần hạt nhỏ vào máy nghiền bột, ra sản phẩm 80 - 325 mesh tùy yêu cầu; hệ phân ly cắt biên hạt trên.
5. Thu bụi và xuất hàng: bột sang lốc thu và lọc túi vải, còn cốt liệu rửa sạch và phân cỡ rồi về bãi chứa.

Điểm hay bị bỏ qua là hệ thống nước và bùn. Đá vỡ thường lẫn đất, nếu không rửa sạch sẽ làm tắc sàng và tăng bụi trong máy nghiền. Ngược lại, ở dây làm bột khô, nước lại là kẻ thù vì đẩy độ ẩm lên ngưỡng bết. Vì vậy khu rửa cốt liệu và khu nghiền bột khô nên tách rõ ràng.

Cấu hình thiết bị đề xuất

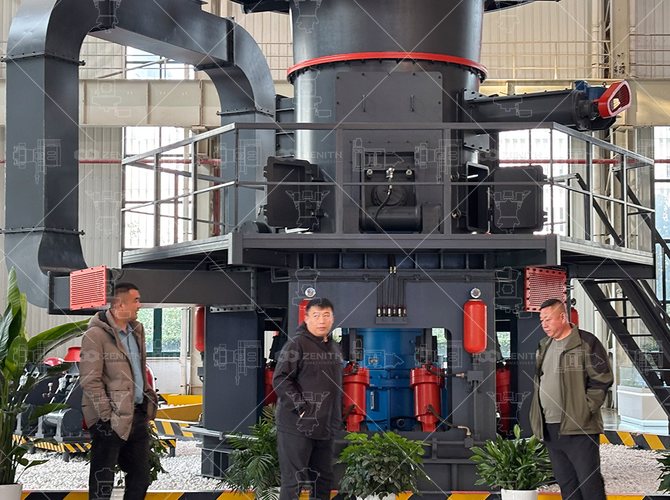

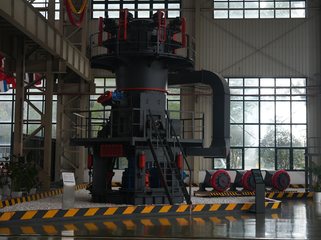

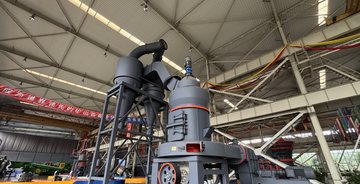

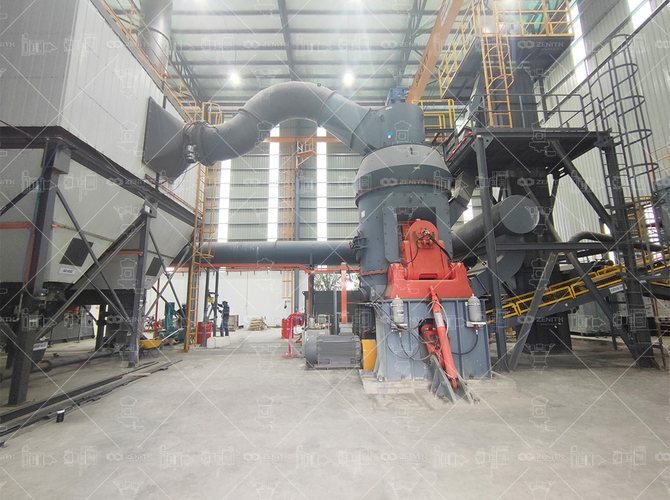

Với phần nghiền bột, dây dưới 25 t/h dùng máy nghiền kiểu Raymond MTM hoặc máy nghiền châu Âu MTW là gọn và tiết kiệm vốn. Từ 30 t/h trở lên, máy nghiền đứng LM cho điện năng riêng thấp và tích hợp sấy, phù hợp khi đá có độ ẩm thay đổi. Nếu cần bột filler siêu mịn trên 325 mesh, chuyển sang máy nghiền siêu mịn đứng LUM. Ví dụ một dây đá vôi 150 t/h làm cả cốt liệu lẫn bột có thể đặt máy đập hàm cỡ lớn, một máy đập côn thứ cấp, sàng ba tầng, và một máy nghiền đứng lấy phần hạt nhỏ ra bột.

Thiết bị phụ cần khớp công suất từng cấp: máy cấp liệu rung, băng tải có máy tách kim loại, sàng rung nhiều tầng, hệ phun nước giảm bụi ở khu đập, và hệ thu bụi tập trung. Đừng để cấp đập chạy nhanh hơn cấp nghiền, vì bãi trung gian sẽ đầy và buộc phải dừng dây liên tục.
