Máy nghiền công đoạn nghiền đá: cấu hình dây hoàn chỉnh

Vật liệu đầu vàoĐá vôi, dolomite, khoáng mềm

Cỡ đá nguyên khai≤ 600 mm

Độ mịn sản phẩm80 - 2500 mesh

Quy mô dây5 - 100 t/h

Số khâu chính5 khâu liên hoàn

Đặc điểm và yêu cầu kỹ thuật

Bài toán của dây nghiền đá hoàn chỉnh là biến đá nguyên khai thành bột đạt cỡ hạt mong muốn với chi phí trên tấn thấp nhất. Đá vôi, dolomite độ cứng 3 - 4 Mohs dễ nghiền, nhưng cỡ hạt vào ra chênh nhau rất lớn: từ khối vài trăm milimét xuống hạt vài chục micromet. Mỗi khâu chỉ xử lý được một dải cỡ hạt nhất định, nên dây phải chia cấp rõ ràng.

Ràng buộc cần chốt trước khi thiết kế: cỡ đá nguyên khai lớn nhất, độ ẩm, độ mài mòn, độ mịn mục tiêu và năng suất theo giờ. Mỗi biến số này đều thay đổi cấu hình. Đá ẩm cao cần tích hợp sấy; đá nhiều thạch anh cần lót hợp kim chống mài mòn; độ mịn cao cần bộ phân ly chính xác hơn. Bỏ qua một biến số thường phải chỉnh sửa dây sau khi chạy, chi phí cao hơn nhiều so với tính ngay từ đầu.

Nguyên lý và quy trình

Đá nguyên khai vào phễu cấp liệu, qua máy cấp rung được đưa tới cấp đập thô.
Cấp đập thô và trung hạ cỡ đá về dưới 30 - 50 mm đúng cỡ cấp liệu máy nghiền; sàng phân loại giữ hạt quá cỡ quay lại.
Cân băng định lượng cấp liệu đều vào máy nghiền chính; bộ phân ly cắt biên hạt theo cỡ mong muốn.
Bột mịn theo luồng khí sang lốc tách ly tâm và lọc túi vải thu thành phẩm, hạt thô trở lại nghiền tiếp.
Bột về xi lô qua gầu nâng hoặc vít tải, sau đó đóng bao hoặc nạp rời cho khách hàng.

Một dây tốt cần vận hành ổn định ở chế độ gần đầy tải, không chạy non tải kéo dài. Phễu đệm giữa cấp đập và cấp nghiền là chi tiết nhỏ nhưng có vai trò lớn, giúp hấp thụ dao động cấp liệu và giữ máy nghiền chạy đều.

Hai cấu hình dây nghiền đá theo mức đầu tư
Hạng mục	Cấu hình tiết kiệm	Cấu hình chuẩn
Cấp đập	Không có, dùng đá sẵn cỡ nhỏ	Đập hàm + đập phản kích hoặc búa
Cỡ liệu vào tối đa	≤ 50 mm	tới 600 mm
Máy nghiền chính	MTM hoặc MTW	MTW6X hoặc LM
Năng suất điển hình	3 - 20 t/h	20 - 100 t/h
Nhóm phụ trợ	Cơ bản	Đầy đủ, có xi lô đệm và đóng bao

Cấu hình thiết bị

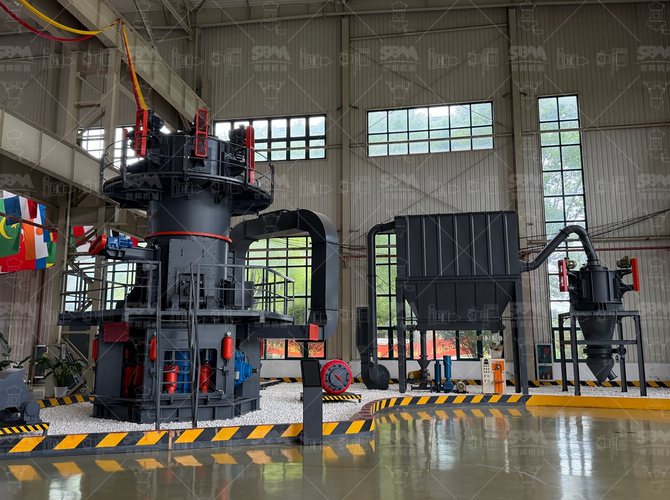

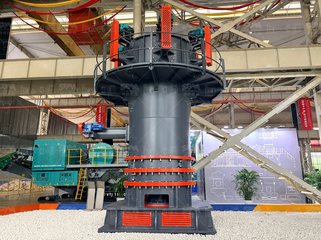

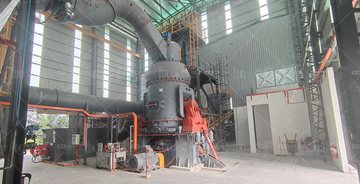

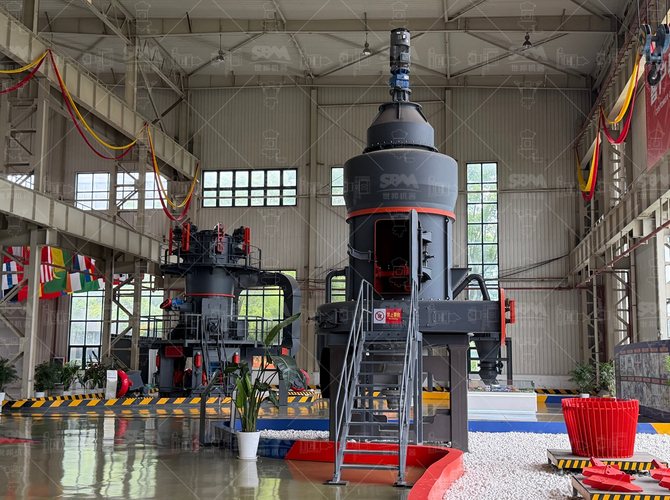

Với dây 20 - 100 t/h, máy nghiền đứng LM là trung tâm hợp lý: tích hợp sấy, nghiền và phân ly, lại gọn hơn hệ máy bi nhiều. Dây 5 - 25 t/h nên dùng máy châu Âu MTW hoặc MTW6X. Nếu sản phẩm là bột siêu mịn cho sơn, nhựa, chất độn cao cấp, máy nghiền đứng siêu mịn LUM hoặc máy SCM sẽ đảm nhận khâu cuối với độ mịn tới 2500 mesh.

Nhóm phụ trợ cần thiết kế đồng bộ: cấp liệu rung định lượng, băng tải và gầu nâng dư tải 15 - 20%, quạt hút đủ cột áp, lốc tách ly tâm thu phần lớn thành phẩm, lọc túi vải xử lý khí thải, xi lô đệm và hệ đóng bao. Tủ điện PLC nên liên động toàn dây theo một chiều: khởi động từ cuối dòng về đầu dòng, dừng theo chiều ngược lại, để không còn vật liệu tồn trong buồng nghiền.

Kinh nghiệm từ dây đã chạy

Chốt năng suất từng khâu theo cùng một mốc; khâu sau không được lớn hơn khâu trước nếu không có phễu đệm.
Đặt nam châm tách kim loại trước máy nghiền; đây là thiết bị rẻ nhưng bảo vệ con lăn và vành nghiền hiệu quả nhất.
Với đá ẩm theo mùa, nên để dư công suất sấy thay vì tăng cỡ máy nghiền, vì thiếu sấy mới là nguyên nhân nghẽn thực tế.
Ghi rõ nghiệm thu theo năng suất thực và độ mịn thực trong hợp đồng để tránh tranh chấp khi dây chạy thấp hơn danh định.

Câu hỏi thường gặp

Một dây nghiền đá hoàn chỉnh gồm những thiết bị nào?

Gồm ba nhóm chính: nhóm đập (máy đập hàm, phản kích hoặc búa), nhóm nghiền và phân loại (máy nghiền chính, bộ phân ly, sàng), và nhóm phụ trợ (cấp liệu rung, băng tải, gầu nâng, quạt hút, lốc tách, lọc túi vải, xi lô, đóng bao và tủ điện PLC).

Cấu hình tiết kiệm và cấu hình chuẩn khác nhau thế nào?

Cấu hình tiết kiệm thường chỉ có máy nghiền cộng cấp liệu và phân ly, phù hợp khi nguyên liệu đã nhỏ dưới 5 cm. Cấu hình chuẩn thêm cấp đập phía trước, phù hợp khi cần xử lý đá nguyên khai cỡ lớn thành bột trong cùng một dây.

Nên chọn dây cố định hay dây di động?

Mỏ khai thác lâu dài, sản lượng lớn nên dùng dây cố định vì chi phí trên tấn thấp và dễ bảo trì. Dây di động chỉ hợp khi công trình ngắn hạn, hay phải chuyển vị trí nhiều lần như làm đường, xử lý phế thải xây dựng.

Làm sao tránh điểm nghẽn trong dây nghiền đá?

Phải tính năng suất từng khâu theo cùng một mốc, không để khâu nào nhỏ hơn khâu sau. Đặt phễu đệm giữa cấp đập và cấp nghiền để hấp thụ dao động, và chọn băng tải, gầu nâng dư tải khoảng 15 - 20%.
