Hình ảnh máy nghiền đá vôi — đọc cấu tạo qua từng bộ phận

Vì sao nên đọc cấu tạo trước khi xem báo giá

Ảnh thiết bị thường trông rất giống nhau, nhất là khi cùng khổ và cùng màu sơn. Cái khác nằm ở chi tiết bên trong: đường kính bàn nghiền, số con lăn, kiểu bộ phân loại, có hay không hệ thủy lực ép con lăn. Biết đọc những cụm này giúp phân biệt máy phù hợp quy mô thay vì chỉ so giá.

Cách đi qua cấu tạo dưới đây theo thứ tự từ ngoài vào trong, kèm ý nghĩa kỹ thuật của từng bộ phận, áp dụng cho cả kiểu Raymond và máy nghiền đứng.

Nhóm bộ phận dùng chung cho hầu hết máy nghiền

• Bin liệu và máy cấp liệu: nhận đá đã đập và cấp đều vào buồng nghiền; đây là nơi dễ phát sinh bụi nên thường có chụp hút.
• Buồng nghiền: nơi xảy ra tương tác giữa con lăn và vòng nghiền hoặc bàn nghiền, quyết định năng suất và cấp hạt.
• Bộ phân loại: đặt phía trên vùng nghiền, tách bột đủ mịn khỏi hạt thô và quyết định độ mịn thành phẩm.
• Quạt gió: tạo dòng khí cuốn bột lên phân loại và đưa sang cụm thu hồi.
• Lốc thu bụi và lọc túi vải: tách bột khỏi dòng khí, thu hồi thành phẩm và giữ khí xả sạch.
• Hệ tháo bột gồm vít tải, van quay, gầu nâng và xi lô thành phẩm.

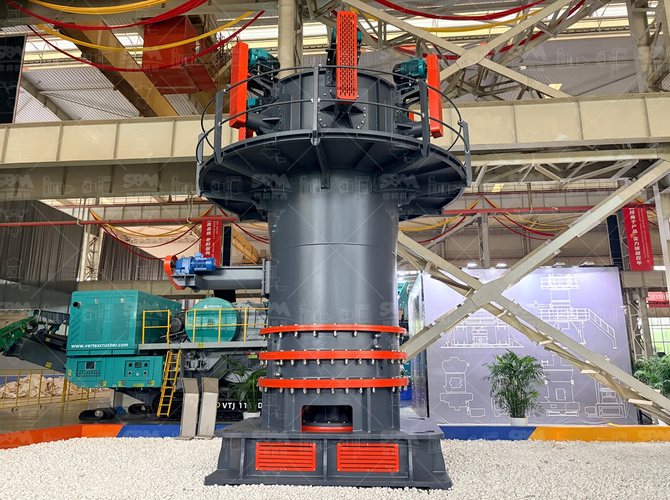

Cấu tạo máy nghiền kiểu Raymond qua ảnh

1. Trên cùng là bộ phân loại dạng cánh hoặc lồng quay; tốc độ quay càng cao thì bột ra càng mịn.
2. Bên dưới là trục đứng chính, nối qua hộp giảm tốc với động cơ đặt ở đáy máy.
3. Khối treo con lăn gồm ba đến năm con lăn gắn trên cánh tay, quay quanh trục và ép vào vòng nghiền cố định.
4. Dao cào đặt sát đáy, liên tục hất liệu vào vùng giữa con lăn và vòng nghiền.
5. Cửa gió và đường ống dẫn khí nối buồng nghiền với quạt và lốc thu bụi.
6. Vòng nghiền và con lăn là chi tiết chóng mòn, thường nhận ra nhờ bề mặt chịu mài mòn và cơ cấu điều chỉnh khe hở.

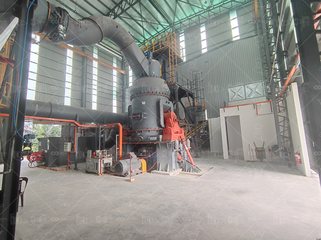

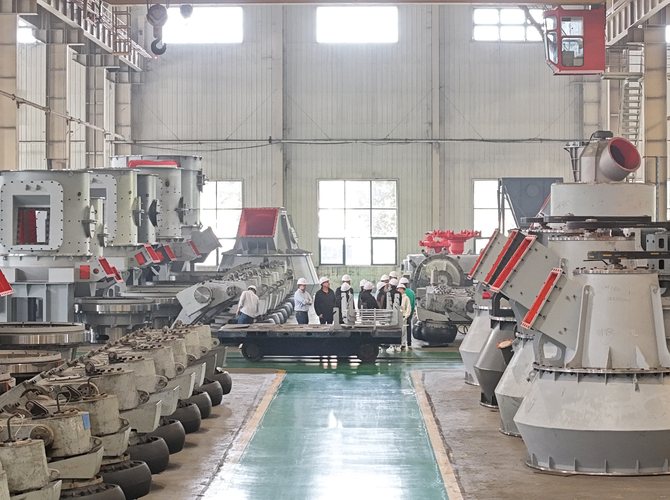

Cấu tạo máy nghiền đứng qua ảnh

1. Đế máy và hộp giảm tốc hành tinh nằm dưới sàn thao tác, truyền mô-men lớn cho bàn nghiền.
2. Bàn nghiền quay có vành dẫn liệu, vòng gió và tấm lót có thể thay từng phân đoạn.
3. Hai đến ba con lăn lớn ép xuống bàn nghiền, lực ép điều khiển bằng hệ thủy lực với bình tích áp.
4. Bộ phân loại đặt trên nắp máy; loại động dùng lồng quay, loại tổ hợp ghép lồng quay với cánh dẫn hướng.
5. Hệ giám sát gồm cảm biến rung, cảm biến vị trí con lăn và nhiệt độ dầu hộp giảm tốc.
6. Hệ phun nước làm mát và ổn định lớp liệu, cùng cụm tháo bột thô tuần hoàn qua gầu nâng.

Ba kiểu bộ phân loại cần phân biệt

Loại tĩnh có kết cấu như một xyclon, không có chi tiết quay nên bền và ít hỏng, nhưng điều chỉnh kém linh hoạt và hiệu quả tách không cao. Loại động dùng lồng quay tốc độ cao, khi tốc độ tăng thì hạt ra mịn hơn, cho độ chính xác cao và chỉnh độ mịn dễ. Loại tổ hợp ghép lồng quay với cánh dẫn hướng xung quanh, tách thô mịn rõ ràng và hiệu quả cao, đổi lại trở lực lớn và cánh dẫn chóng mòn. Trong ảnh, loại tĩnh thường thấp và không thấy động cơ dẫn động, còn loại động luôn có cụm truyền động ngay trên nắp máy.

Nhìn ảnh để ước lượng năng suất và quy mô

Năng suất gắn chặt với đường kính cơ cấu nghiền. Bàn nghiền đường kính gần hai mét thường đi kèm động cơ hàng trăm kW và cho vài chục tấn mỗi giờ; dây lớn dùng động cơ tới 500 kW hoặc hơn. Ảnh chỉ cho biết quy mô tương đối, con số chính xác phải đối chiếu bảng thông số kỹ thuật.
